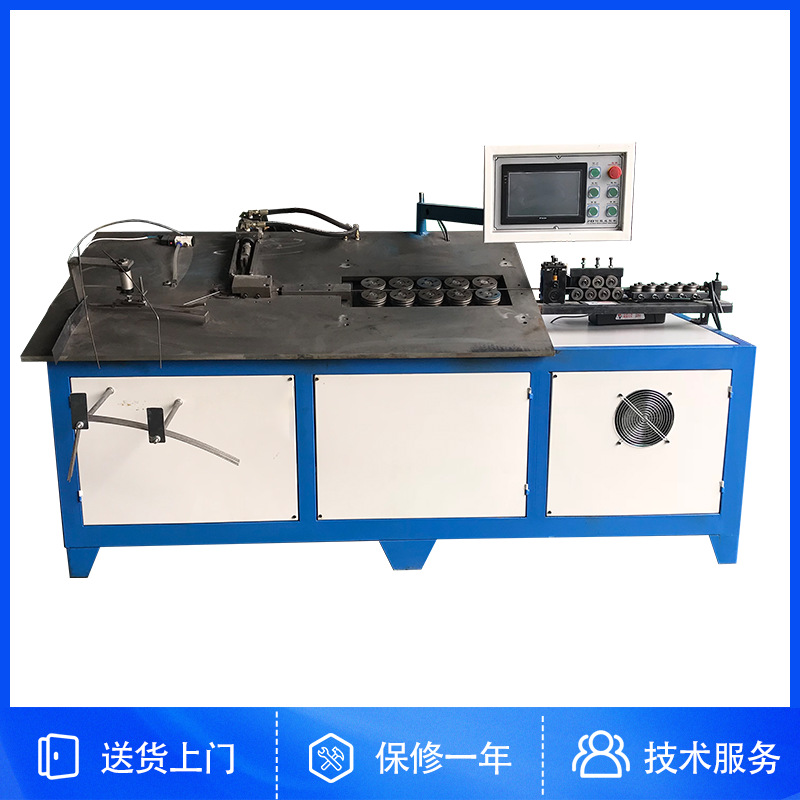

2D平面彎線機 折彎機 彎框機
分類： 產品中心 發布時間：19-03-13 瀏覽量：1343
2D 彎線機機器原理
1、伺服成型彎線機設備選用細分驅動器控制高精度步進電機送線，機械傳動選用精密齒輪連接，永遠保持不變的送線精度和送線速度；
2、剪切油缸液壓站配備強制風冷散熱器，加倍延長液壓系統元件的使用壽命；
3、控制系統采用 PLC 與文本顯示器連接，既方便操作，又保證了控制系統的穩定性，而且設計產數量預置功能控制整機運行。由精密步送電送線輪轉動，用 PLC 與文本顯示器代替步進電機控制器，可以根據需要任意修改步進電機緩升緩降曲線與步進電機最高轉速，杜絕了機械傳動的沖擊，絕對保證了實際傳送鐵線長度與理論計算長度一致；
4、伺服成型彎線機在設計預算時，已經把每 MM 長度分為 10 段脈沖，進一步確保了長度精度設置；可調液壓油缸剪切，可以保證圓圈切口的整齊性，剪切時間和退刀時間均可以在文本顯示器上直接修改； 5、伺服成型彎線機設計有手動慢速送料、慢速退料功能，操作簡單、減少材料損耗
彎線機參數
| 品名 | 2D 彎線機 | |||
|---|---|---|---|---|
| 型號 | 2.0MM-6MM 彎線機 | 3-8MM | 6-10MM | 8-12MM |
| 送線輪數 | 3 軸 | 4 軸 | 5 軸 | 6 軸 |
| 伺服電機功率 | 4.6KW | 5.2KW | 10.0KW | 14.0KW |
| 送線速度 | 50m/min | 45m/min | 40m/min | 35m/min |
| 油缸切刀 | Φ6 | Φ8 | Φ10 | Φ12 |
| 調直輪數 | 8 組 | 8 組 | 10 組 | 10 組 |
| 折彎精度 | ±0.5mm | ±0.5mm | ±0.5mm | ±0.5mm |
| 送線精度 | ±0.1mm | ±0.1mm | ±0.1mm | ±0.1mm |
| 適應線材 | 圓線、扁線、方線 | 圓線、扁線、方線 | 圓線、扁線、方線 | 圓線、扁線、方線 |
| 周長范圍 | 以設備臺面為準 | 以設備臺面為準 | 以設備臺面為準 | 以設備臺面為準 |
| 儲存 | 1000 組數據 .80 個動作一組 | 1000 組數據 .80 個動作一組 | 1000 組數據 .80 個動作一組 | 1000 組數據 .80 個動作一組 |
| 最大折彎速度 | 2000 轉 /min 角 度 ±180° | 1500 轉 /min 角 度 ±180° | 1000 轉 /min 角 度 ±180° | 500 轉 /min 角 度 ±180° |
| 輸入電源 | 380V/50HZ/3PH 接地線 | 380V/50HZ/3PH 接地線 | 380V/50HZ/3PH 接地線 | 380V/50HZ/3PH 接地線 |
| 液壓油型號 | 抗磨 46#/68# | 抗磨 46#/68# | 抗磨 46#/68# | 抗磨 46#/68# |
| 機器重量 | 950KW | 1100KW | 2400KW | 2800KW |
| 外觀尺寸（長 X 寬 X 高） | 2100MM*900MM*1530MM | 2200MM*1050MM*1600MM | 2960MM*1400MM*1560MM | 3100MM*1500MM*1650MM |
備注：本產品的售價和參數僅為參考數值，可根據親的產品進行設備定制，如有意向的親先咨詢客服，客服電話：13928290078，不便之處請見諒！！
廣東趙氏精密機電有限公司 專注于五金機械的研發，擁有多年行業經驗，主要生產全自動平面二維彎線機、全自動打圈機、排焊機、對碰焊機、調直機、彎框機、風扇網罩生產設備等機器。
